Панели оператора



Пульт управления Z033 (Zentec)

 Панель Z033 Zentec

Z033 НЕДОРОГАЯ  панель, предназначена для возможности удаленного управления инженерными системами.
Интеграция в систему управления осуществляется по протоколу Modbus-RTU (RS485).
Z033 полностью совместима c контроллерами Segnetics (Pixel, SMH), а так же с контроллерами других производителей.
Панель имеет встроенные энергонезависимые часы реального времени, программируемый таймер на 9 шагов, её можно конфигурировать по сети или вручную через меню настроек.


Область применения:


• в системах автоматизации вентиляции и кондиционирования (HVAC);

• в системах автоматизации холодоснабжения;

• в системах автоматизации отопления;

• в системах управления фреоновыми охладителями;

• в системах управления увлажнителями и осушителями.

Монохромный графический ЖК дисплей 128х64 точки (TM168GDB)

производства Schneider Electric

Монохромный графический ЖК дисплей 128х64 точки TM168GDB

TM168GDB - панель опратора, предназначена для возможности удаленного управления контроллером Modicon TM168.

  • Графический ЖК дисплей;
  • Тип дисплея LCD;
  • Кол-во кнопок 6;
  • Цвет дисплея - монохромный;
  • Разрешение дисплея 128 x 64 пикселей;
  • Срок резервного хранения данных - 10 лет;
  • Габариты: ВхШхГ (133х112х36);
  • Масса продукта - 0.24 кг;
  • Возможность установки на стену.

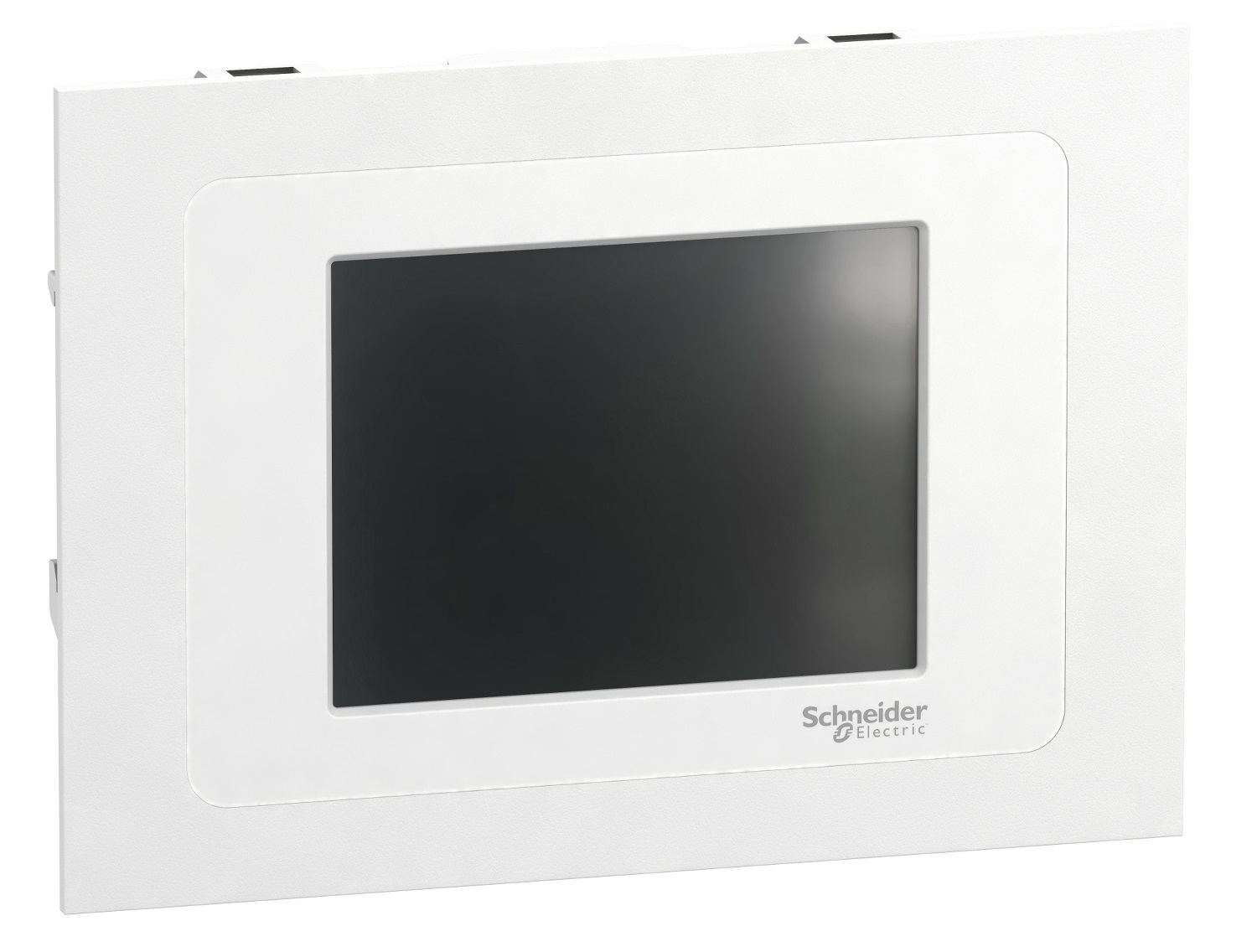

Монохромный графический сенсорный ЖК дисплей 240х140 точки (TM168GDTS)

производства Schneider Electric

Монохромный графический сенсорный ЖК дисплей 240х140 точки TM168GDTS



TM168GDTS - панель опратора, предназначена для возможности удаленного управления контроллером Modicon TM168.

  • Графический сенсорный ЖК дисплей;
  • Тип дисплея LCD;
  • Кол-во кнопок 6;
  • Цвет дисплея - монохромный;
  • Разрешение дисплея 240 x 140 пикселей;
  • Срок резервного хранения данных - 10 лет;
  • Габариты: ВхШхГ (133х122х36);
  • Масса продукта - 0.24 кг;
  • Возможность установки на стену.



Графические терминалы Magelis GXU производства Schneider Electric

magnelis GXO

На базе данной панели можно построить небольшую, но полноценную систему диспетчеризации.

Предложение Magelis GXU включает в себя 3 типа панелей с цветным TFT-дисплеем двух типоразмеров:

  1. 7" (HMI GXU 3500 и HMI GXU 3512 Ethernet)
  2. 10" (HMI GXU 5500 и HMI GXU 5512 Ethernet)

Сенсорные графические терминалы Magelis GXU обеспечивают выполнение следующих функций:

  • отображение 8 типов анимации (нажатие на сенсорную панель, изменение цвета, заливка, перемещение,
  • вращение, изменение размеров, управление видимостью и отображение значений);
  • изменение числовых значений и текста;
  • отображение даты и времени;
  • отображение графиков в реальном времени и запись трендов в журнале;
  • отображение аварийных сигналов, журнал неисправностей, управление группами аварийных сигналов;
  • одновременное управление несколькими окнами;
  • вызов страницы оператором;
  • многоязычные приложения (10 языков одновременно);
  • управление рецептами;
  • обработка данных посредством Java-сценариев;
  • хранение приложений и журналов на внешней карте памяти Compact Flash и USB-накопителях;
  • поддержка принтеров и сканеров штрихкода;
  • управление звуковыми сообщениям

Подключаются по интерфейсу RS485, по протоколам ModBus-RTU или ProfiBus



Подробнее о диспетчеризации оборудования с использованием данной панели можно посмотреть ЗДЕСЬ
